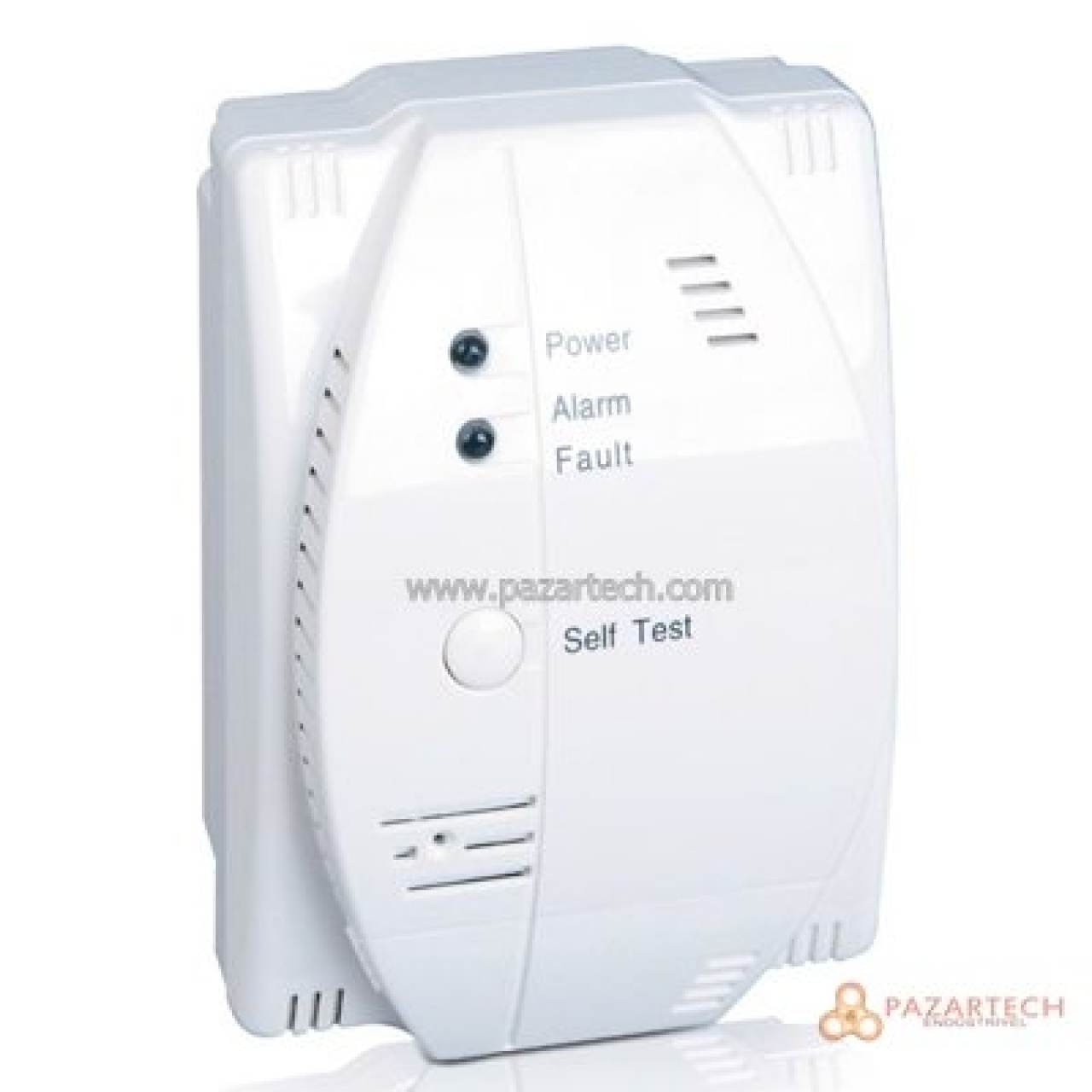

GST Yangın I-9602LW-NG Intelligent Adresli Yanıcı Gaz Dedektörü

Tanım
I-9602LW Adresli Gaz Dedektörü (
dedektör) sıvılaştırılmış petrol sızıntısını tespit
aileler, oteller, apartmanlar vb gibi alanlarda
Bağlantı ve Kablolama
D1, D2: 24VDC güç hattı, non-polarize.
Z1, Z2: Döngü, non-polarize.
V +, V-: boru selenoid vana için. Zaman dedektör
alarmlar, daha sonra 7'li için 3s, bir ileri 12V var
V + ve V- arasında nabız.
K1, K2: Normalde pasif kartviziti açın öyle
alarm kapatıldı.
Not: K1, K2 220VAC kontrol etmek için kullanılamaz
cihazlar.
Kablolama:
2.5mm2
ya da yangına dayanıklı bakır damarlı kablo üzerinde
D1 ve D2 Güç hattı için.
1.0mm2 veya yangına dayanıklı kablo sinyal kablosu üzerinde
D1 D2 Z1 Z2 K1 ve K2 V- V +
montaj
Dedektör gömme montajlı olduğunu. İlk beraberlik kabloları
kaide üzerinde delik, daha sonra üzerinde tabanını sabitleyin
göre gömülü kutu ve bağlantı kabloları
Terminal talimatları ve montaj ve
kullanım kılavuzu. Sonunda üzerinde dedektör yüklemek
taban.

Şartname
Güç Voltaj 24VDC
Döngü Gerilim Döngü 24V
Normal Bekleme
tüketim
0.5W
Alarm Tüketim ≤3W
Gaz Sıvılaştırılmış petrol algılama
Alarm Eşik% 10 LEL (propan)
Koruma sınıfı
değerlendirme
IP30
ortam
sıcaklık
-10 ℃ ~ + 50 ℃
Bağıl Nem ≤95%, yoğuşmasız
Malzeme ve Renk
Enclosure'un
ABS, fildişi
Ağırlık 180g (tabanla birlikte)
Boyut (L × G × Y) 121mm × 87mm × 57mm
(tabanla birlikte)
Hole montaj aralık : 60mm
Garanti
Ürün ücretsiz olacağını KDV garanti
tasarım, malzeme ve işçilik hataları
garanti süresi boyunca. Bu garanti shall
sahip olduğu herhangi bir ürün için geçerli değildir
yanlış takılmış veya herhangi bir şekilde değil kullanılmaktadır
ile verilen talimatlara uygun olarak
ürünü. Herkes, maddeler de dahil olmak üzere,
distribütörler veya çalışanların, karşı konumunda değildir
Bu garanti içeriğini değiştirebilir. lütfen
ürünler için yerel distribütörü değil temasa
bu garanti kapsamındadır
